2018新型塑料拖鏈


背景技術

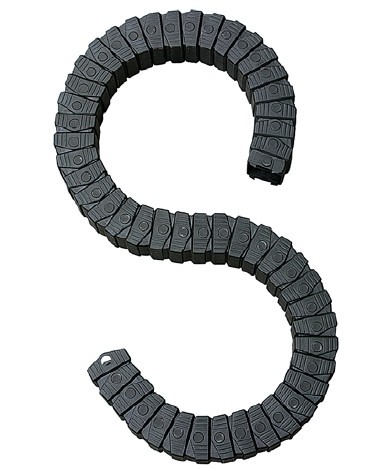

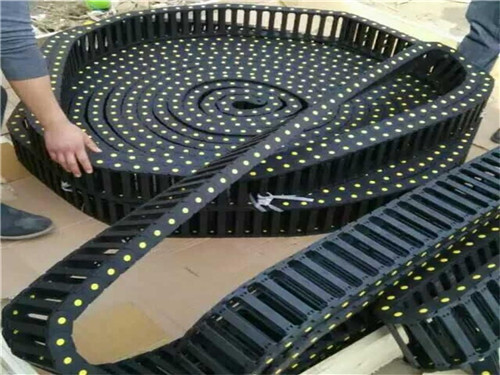

        塑料拖鏈是一種傳動防護裝置，隨著工業自動化進程的日益加快，越來越多的自動化設備得到廣泛使用。特別是對于危險度高、勞動強度大、易疲勞的作業場所實現自動化生產顯得日趨緊迫。自動化設備中有大量的配線、配管需要得到保護，使其在穩定、安全的工作環境中運行。由于塑料拖鏈一般應用在機床、機械等的電纜、油管、氣管、水管、風管上，起到牽引和保護的作用，因此拖鏈在機床、機械臂等技術領域用得非常廣泛。

        目前的拖鏈都是由若干依次連接的鏈節，所述鏈節包括呈相同設置的左、右側板以及呈相同設置的上、下蓋板，上、下蓋板均兩端分別固定連接左、右側板并扣合圍成用于線纜穿過的線腔。由于通常采用固定連接的方式來連接左、右側板和上、下蓋板，所以在鏈節擺動或者轉動的時候，都是依靠相互連接的鏈節之間的塑性變形來完成的，直接采用過盈配合或者鉚接等方式連接的鏈節，連接結構比較簡單，過盈鉚接容易因為長期的扭轉擺動使用而脫離連接，再者拆裝的時候也非常不方便。

2018年新型產品
        針對現有技術存在的不足，在本年度我們將提供一種新型的塑料拖鏈，該種拖鏈的每一節鏈節都能非常牢固的連接構成接線的線腔，該種設置結構更加牢固可靠。

技術方案如下:
        一種新型的塑料拖鏈，包括若干依次連接的鏈節，所述鏈節包括呈相同設置的左、右側板以及呈相同設置的上、下蓋板，上、下蓋板均兩端分別連接左、右側板，所述左側板對應上蓋板的一端開設有橫向勾槽，所述左側板對應下蓋板的一端設有縱向卡塊；所述上蓋板的兩端分別設有用于與橫向勾槽卡勾連接的倒鉤部以及用于與縱向卡塊卡接的卡爪；任意一蓋板的卡勾連接任意一側板的橫向勾槽，該蓋板的卡爪卡接另一側板的縱向卡塊，左、右側板和上、下蓋板扣合圍成用于線纜穿過的線腔。
        任意一側板的橫向勾槽開設于該側板背向另一側板的一面，且該橫向勾槽遠離縱向卡塊的一端設有用于與倒鉤部卡接的卡臺。

        任意一側板設有橫向勾槽的另一端開設有卡接缺口，所述縱向卡塊設于該卡接缺口內，且所述縱向卡塊的兩端分別與卡接缺口的內壁固定連接，所述縱向卡塊與卡接缺口的底壁間設有卡接間隙。

        通過采用上述技術方案，設置橫向勾槽和和倒鉤部相互卡勾連接，方便拆裝蓋板和側板，卡爪和縱向卡塊卡接，也能夠方便用戶拆裝蓋板和側板；相應的，設置橫向勾槽，也就使得蓋板和側板的連接方式之一是橫向上勾住的關系，防止側板和蓋板之間在橫向上位移；設置縱向卡塊使得蓋板和側板的另一連接方式是縱向上相互卡接的關系，防止側板和蓋板之間在縱向上移動；縱向卡塊配合橫向勾槽，在橫向和縱向同時固定連接側板和蓋板，使得每一節鏈節都能非常牢固的連接構成接線的線腔，該種設置結構更加牢固可靠。

附圖說明

圖1為本產品塑料拖鏈實施例的總裝圖；
圖2為圖1的A部放大圖；
圖3為本產品塑料拖鏈的鏈節的結構示意圖一；
圖4為本產品塑料拖鏈的鏈節的結構示意圖二；
圖5為本產品塑料拖鏈的鏈節的結構示意圖三；
圖6為圖4的B部放大圖。

附圖標記:
        1、鏈節；2、左、右側板；21、橫向勾槽；211、卡臺；22、縱向卡塊；221、卡接缺口；222、卡接間隙；3、上、下蓋板；31、倒鉤部；32、卡爪。
